消防排煙風機規格型號分類及結構形式

htf系列消防排煙風機產品型號說明：

1、消防排煙風機的性能表中列出的性能是最高效率范圍內的性能，按風量分為五個性能工況點，選用時按性能表為準。出廠的風機合格品是在額定風量下，全壓值誤差不超過± 5%，性能選用表是標準狀態下的性能，無論技術文件或定貨要求的性能均以標準狀態為準。

2、風機安裝方式可分為臥式和屋頂式，如對風量、全壓、安裝尺寸等性能有特殊要求時，我公司將為您另行設計生產。

3、htf—ⅰ、htf—ⅱ表示常壓型消防高溫排煙專用風機，葉型采用軸流式：htf—ⅰ（單速）和htf—ⅱ（雙速）兩種；htf—ⅲ、htf—ⅳ表示中壓消防高溫排煙專

4、 htf—x為消音型消防高溫排煙專用風機，用戶可根據實際需要選用不同的種類。

5、htf—w系列屋頂式消防高溫排煙專用風機，用戶可根據實際需要選用阻燃型玻璃鋼風帽或鋼制風帽。

6、htf—d為低壓型消防高溫排煙專用風機。

7、特別說明： gyf與htf系列消防排煙風機是同類產品.消防排煙風機型號規格其基本形式為軸流式結構，采用耐高溫電機，配設專門的電機冷卻系統產品經國家消防裝備監督質量檢驗中心按GA211-1999《消防排煙風機耐高溫試驗方法》進行耐高溫試驗，在介質溫度300℃高溫條件下連續運轉60分鐘以上，100℃溫度條件下連續運轉20小時/次不損壞，通風排煙可兩用。可廣泛應用于高層建筑、烘箱、地下車庫、隧道等場所。

消防排煙風機型號規格產品分類

按安裝方式分：臥式和屋頂式（W型）。

按風量風壓分：常壓型有Ⅰ型、Ⅱ型（雙速）；中壓型（葉輪為斜流式）有Ⅲ、Ⅳ型（雙速）；低壓型有D1、D2型。

按調速方式分：單速、雙速、變頻（采用變頻電機，賠變頻控制器，實行變頻調速，以適應不同工況，建議調節頻率鎖定在25Hz～50Hz）。

為適應不同場所噪聲要求，風機均可配不同長度消聲器，也可做成包覆式（殼體消聲）。

消防排煙風機型號規格工作條件

工作溫度：-20～+60℃（可連續運轉）；

耐 高 溫：100℃（可連續運轉20小時），300℃（可連續運轉60分鐘）；

濕    度：＜90%

介質條件：空氣（含塵量不超過100 mg/ m3）；

工作電源：三相380V/50Hz。

葉輪為鋼制，輪轂液壓拉伸成型，葉片沖壓后液壓成形，葉片與輪轂焊接裝配成形。葉輪經靜、動平衡校正，平衡精度不大于G5.6級。外筒法蘭為采用整體翻邊旋壓而成。主要由葉輪、風筒、導葉、內筒、電機支架、電機、冷卻葉輪、底腳、冷卻風管等組成。備選件及附件主要由減振設備、控制箱、網罩、對接法蘭等。

消防高溫排煙風機的結構

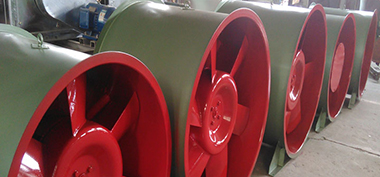

    HTF(A)消防高溫排煙軸流風機結構：鋼制葉輪(模壓圓柱輪轂)、外筒(旋壓成形，法蘭與筒成一體)、內筒及導葉、高溫電機、冷卻風管及冷卻后葉輪、底腳組成。直聯傳動。

    HTF(B)消防高溫排煙混流風機結構 ：進風消聲集流器、葉輪(模壓錐形輪轂)、外筒(旋壓成形，法蘭與筒成一體)、內筒及導葉、高溫電機、冷卻風管、底腳組成。直聯傳動。

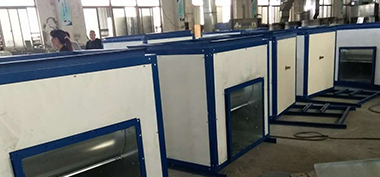

    HTFC消防通風兩用柜式離心風機結構：組合式框架（鋼制噴塑或鑄鋁）、消聲圍板(彩塑鋼板或冷軋板噴塑內貼消聲材料)、雙進風多翼式鍍鋅板離心葉輪、鍍鋅板蝸殼、軸、軸承、皮帶輪、皮帶（皮帶罩）、底座、低噪聲電機組成。皮帶傳動。
